Предлагаем Вашему вниманию

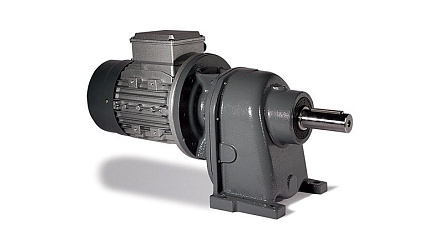

мотор-редуктор серии 7МЦ2 120
Наша компания может предложить Вам купить мотор-редуктор серии 7МЦ2 120 производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все мотор-редуктор серии 7МЦ2 120 распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Серия цилиндрических соосных мотор-редукторов 7МЦ включает в себя редукторы семи различных габаритов. Редукторы каждого габарита изготавливаются в одно-, двух- и трехступенчатом вариантах и перекрывают диапазон передаточных чисел от 3,5 до 432, что позволяет удовлетворить практически любые потребности Заказчика.
Двух- и трехступенчатые редукторы выполнены по соосной компоновочной схеме, что положительно сказывается на габаритных размерах редукторов данной серии. Цилиндрические мотор-редукторы серии 7МЦ изготавливаются в лапном и фланцевом исполнениях, что позволяет находить оптимальные конструктивные решения.
Характеристики мотор-редуктор серии 7МЦ2 120
Диапазон передаточных чисел Основной:
2.3-3558
Передаваемый момент:
2500 Нм
Диапазон мощностей:
0.06-22 кВт
Перечень опций:
Ограничитель движения SL,Ограничитель момента TL, Разблокировка червячного колеса ASR
Система обозначения мотор-редуктор серии 7МЦ2 120
Габариты и присоединительные размеры мотор-редуктор серии 7МЦ2 120
Габариты и присоединительные размеры мотор-редуктор серии 7МЦ2 120
|
Габарит Размеры |
7МЦ–37 |
7МЦ–45 |
7МЦ–60 |
7МЦ–75 |
7МЦ–90 |
7МЦ–120 |
7МЦ–150 |
|
A |
65 |
80 |
95 |
115 |
140 |
170 |
210 |
|
B |
90 |
110 |
150 |
170 |
205 |
250 |
310 |
|
C |
10 |
11 |
12 |
14 |
20 |
30 |
35 |
|
d2 k6 |
14 |
19 |
24 |
28 |
32 |
42 |
50 |
|
b |
5 |
6 |
8 |
8 |
10 |
12 |
14 |
|
t |
16 |
21,5 |
27 |
31 |
35 |
45 |
53,5 |
|
E |
85 |
100 |
115 |
140 |
170 |
205 |
260 |
|
F1 |
110 |
130 |
180 |
200 |
250 |
310 |
400 |
|
G |
140 |
160 |
200 |
250 |
300 |
350 |
450 |
|
H |
50 |
60 |
75 |
95 |
115 |
155 |
200 |
|
H1 |
37,4 |
45 |
60 |
75 |
90 |
120 |
150 |
|
H2 |
130,4 |
175 |
224 |
278 |
334 |
418 |
529 |
|
I2 |
40 |
53 |
62 |
76 |
100 |
122 |
140 |
|
J j6 |
95 |
110 |
130 |
180 |
230 |
250 |
350 |
|
L2 |
30 |
40 |
50 |
60 |
80 |
100 |
110 |
|
O |
115 |
130 |
165 |
215 |
265 |
300 |
400 |
|
P |
130,4 |
155 |
199 |
248 |
299 |
398 |
503 |
|
Q (для двигателя) |
68 (0,09/4) 70 (0,12/4) 70 (0,18/4) 80 (0,25/4) 80 (0,37/4) |
73 (0,12/4) 73 (0,18/4) 83 (0,25/4) 83 (0,37/4) 83 (0,55/4) 83 (0,75/4) |
99 (0,55/4) 99 (0,75/4) 99 (1,1/4) 99 (1,5/4) |
118 (1,1/4–140) 118 (1,5/4–140) 131,5 (1,1/4–200) 131,5 (1,5/4–200) 119 (2,2/4–160) 119 (3,0/4–160) 132,5 (2,2/4–250) 132,5 (3,0/4–250) |
141 (2,2/4) 141 (3,0/4) 141 (4,0/4) 153 (5,5/4) 153 (7,5/4) |
180 (5,5/4) 180 (7,5/4) 220 (11,0/4) 220 (15,0/4) |
223 (11,0/4) 223 (15,0/4) 223 (18,5/4) 223 (22,0/4) |
|
S |
8,5 |
8,5 |
8,5 |
10,5 |
12,5 |
16,5 |
18,5 |
|
T |
2 |
2,5 |
2,5 |
2,5 |
2,5 |
3 |
3 |
|
U |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
M18 |
|
V |
8 |
9 |
10 |
11 |
14 |
18 |
24 |
|
W |
34 |
45,5 |
54,5 |
66,5 |
87,5 |
108 |
118 |
|
z2 |
М5х12* |
М6х15* |
М8х20* |
М8х20* |
М10х25* |
М12х30* |
М14х35* |
