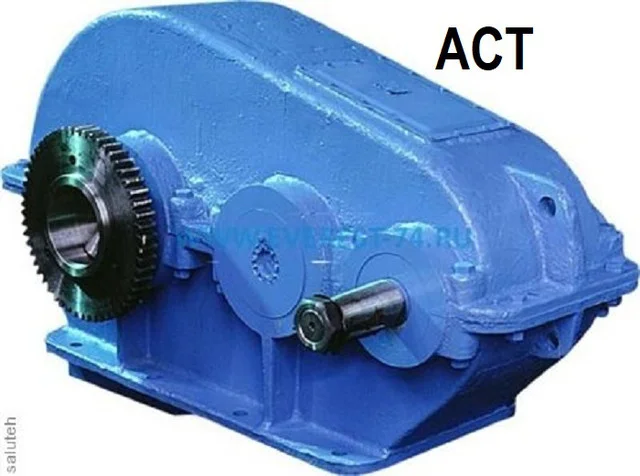

Редуктор 1Ц2У 315К Ц2У-315К цилиндрический двухступенчатый

Описание

Редуктор 1Ц2У 315К Ц2У-315К цилиндрический двухступенчатый купить в Минске РБ

Предлагаем Вашему вниманию

Редуктор 1Ц2У 100, 125, 160, 200, 250, 315К, 315Н, 400К, 400Н, 400КМ, 400НМ (цилиндрический двухступенчатый горизонтальный)

Наша компания может предложить Вам купить редукторы производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,МОТОР-РЕДУКТОРЫ,КРАНОВЫЕ РЕДУКТОРА,КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ,ПЛАНЕТАРНЫЕ И ДР. НА САЙТЕ



Редуктор с уменьшеНной высотой оси тихоходного вала от плоскости основания и выступающим картером предназначен для применения в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.

Габаритные (присоединительные) размеры редуктора

awб	awт	L	L1	L2	L3	L4	L5	L6	L7	L8	L9	N отв.	B	B1	B3	B4
200	315	1030	620	240	240	–	95	300	420	110	210	6	340	290	14	28



ØD	ØD1	ØD2	H	H1	H2	H3	H4
26	50k6	110m6	633	300	35	53.5	116

Основные технические данные редуктора

Номинальное передаточное отношение		8; 10; 12,5; 16; 20; 31,5; 40; 50
Продолжительность включения (ПВ, %)		15	25	40
Номинальный крутящий момент на тихоходном валу, Н·м, min / max		8600/9700	7600/9200	7600/8800
Номинальная передаваемая мощность, кВт, max / min		190/27	175/24	169/24
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала	тихоходного, min / max	31500 / 31500
	быстроходного, min / max	2000 / 4000
Масса, кг, не более		460

Варианты сборки редуктора по ГОСТ 20373 — 80

основные			для присоединения приборов и автоматики
11	12	13	14	15
21	22	23	24	25
31	32	33	34	35

Присоединительные размеры концов выходных валов





a1	a2	a3	a4	a5	øa6	øa7	a8	b1	b2	b3	b4	b5	øb6	øb7	b8
110	82	41	12	48.9	45.9	50	300	210	165	82.5	25	106.75	101.75	110	420

Конец тихоходного вала для присоединения командоаппарата





e	øe1	øe2	øe3	øe4
200	110h10	75h8	55	M8-7H

Конец тихоходного вала в виде части
зубчатой муфты





f	øf1	øf2	øf3	f2	f2	f2	m	z
275	110F8	130	252	60	30	10	6	40
270	120F8	162	232	50	35	15	4	56



Конец тихоходного вала в виде зубчатой полумуфты с паразитной шестерней





m	z	m1	z1	z2	f7	f8	f9	f10	øf
6	40	4	40	60	195	15	200	30	248
4	56

ПОДРОБНЕЕ ОЗНАКОМИТЬСЯ С ТЕХНИЧЕСКИМИ ХАРАКТЕРИСТИКАМИ ВЫ МОЖЕТЕ НА САЙТЕ РЕДУКТОРА ЦИЛИНДРИЧЕСКИЕ.На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
