Описание

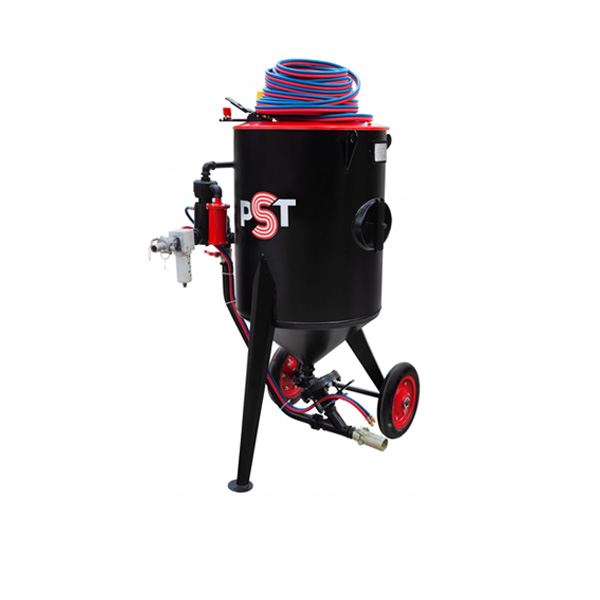

Аппарат напорный PST-75-3 TWIN – применяется для пескоструйной обработки с высокой скоростью, воздушно-пескоструйным способом
Установка абразивоструйная серии PST-75 с фильтром влагомаслоотделителем, КПДУ и руковом TWIN применяется для пескоструйной обработки с высокой скоростью, воздушно-пескоструйным способом внутренних и наружных поверхностей от ржавчины, окалины, краски, различного рода загрязнений, обезжиривания поверхностей, ремонта зданий и сооружений.
Комплектация
В базовый комплект поставки установки входят:
- фильтр-влагомаслоотделитель
- клапан пневматический дистанционного управления «КПДУ»
- соединение быстросъёмное для подключения сжатого воздуха
- рукав TWIN
- установка PS-75 PST в сборе
- соединение быстросъёмное для подключения сжатого воздуха
- соплодержатель
- сцепление байонетное SFT
- паспорт установки, руководство по эксплуатации
- паспорт сосуда, работающего под давлением
- копия обоснование безопасности
- упаковочный лист
Дополнительно поставляемые комплектующие:
- соединение быстросъемное CQT
- рукав абразивоструйный напорный
- сопло абразивоструйное
- фильтр очистки воздуха для дыхания оператора ФД-1
Фильтр-влагомаслоотделитель
Применяется для отделения влаги и масла из потока сжатого воздуха подаваемого на абразивоструйную установку.
Увлажнение абразива может повлечь забивание дозаторов и абразивоструйных рукавов, а также стать причиной слипания частиц абразива. Это неизбежно ведет к снижению эффективности обработки, а также значительному расходу абразива и росту эксплуатационных расходов.
Применение фильтра актуально в следующих случаях:
- при использовании старых моделей компрессоров
- если работы проводятся в условиях низких температур
- при расположении компрессора на значительном удалении от пескоструйной установки
Клапан пневматический дистанционного управления «КПДУ»
Позволяет оператору на расстоянии включать и отключать подачу сжатого воздуха на абразивоструйную установку.
Дистанционное управление применяется для управления подачей сжатого воздуха в аппарат с одновременным управлением функцией стравливания воздуха из аппарата. Стравливание воздуха из бака аппарата происходит через глушитель, который входит в комплект поставки.
Дозаторы подачи абразивного материала для PS-75 PST
Для эффективной обработки и оптимального дозирования расхода абразива напорные абразивоструйные установки линейки STANDARD серии PST производятся с шиберными и универсальными дозаторами регулировки подачи абразивного материала.
Дозатор шиберного типа
Эффективен в работе с легкими абразивами – электрокорундом, разными шлаками и песком. Дозатор, благодаря своему устройству, способствует вводу в пневмопоток абразива в равном количестве, что позволяет поддерживать однородность и стабильность потока. Эффективность обработки при этом возрастает.
Универсальный дозатор (линейка PREMIUM)
Используется для работы с любыми абразивными материалами, прекрасно подойдет для работы с тяжелыми и твердыми абразивами, такими как колотая стальная или чугунная дробь.
Абразивный материал
- дробь чугунная или стальная по ГОСТ 11964-81 (при использовании универсального затвора)
- шлифовальный материал по ГОСТ 3647-80
- стальной песок марки СП-17 с размером фракций зерна 0,4-1,6 мм.
Область применения
Где используется пескоструйный аппарат PS-75 PST?
Одной из самых распространенных сфер использования пескоструйной техники является один из этапов подготовки металлических, бетонных, деревянных, каменных или кирпичных поверхностей перед окраской. Многолетний опыт поставки пескоструйного оборудования показал, что срок службы поверхностей, обработанных данным способом, увеличивается в несколько раз.
Наиболее активное применение пескоструйная обработка нашла в следующих областях:
- судостроение при очищении больших поверхностей корабельных днищ и других компонентов
- вагоностроение при осуществлении подготовки объектов под окраску, проведении ремонтных работ
- мостостроение
- очищение газопроводов и нефтепроводов
- строительство и реконструкция зданий
- автомобильная сфера
Технические характеристики
| Модель: | PST-75-3 |
| Тип | Напорный |
| Производительность, м2/час | 4 – 15 |
| Комплектация | С фильтром и КПДУ |
| Диапазон рабочего давления, бар | 3.5 – 10 |
| Расход воздуха, м3/мин | 3.5 – 5.2 |
| Объём бункера, л | 75 |
| Расход абразива, кг/час | 122 – 545 |
| Масса, кг | 92 |
1.1 Назначение
1.1.1 Установка для абразивоструйной обработки напорного типа предназначена для очистки воздушно-пескоструйным способом внутренних и
наружных поверхностей от ржавчины, пригара, окалины, различного рода
загрязнений; удаления остатков формовочной смеси; обезжиривания
поверхностей; ремонта зданий и сооружений; удаления старых покрытий;
создания микрорельефа – придание поверхности шероховатости;
поверхностного упрочнения, снимающего поверхностные напряжения и
повышающее сопротивляемость циклическим нагрузкам (пружины, рессоры и
т.п.); матирования стекла; удаления наслоений на бетоне, при очистке фасадов
зданий.
1.1.2 Установка может применяться на промышленных и
автотранспортных предприятиях, в строительных организациях, на станциях
технического обслуживания транспорта и мастерских по ремонту
оборудования.
1.1.3 Установка изготавливается в исполнении УХЛ4 по ГОСТ 15150-69.
1.1.4 Нормальные значения климатических факторов внешней среды при
эксплуатации должны соответствовать следующим значениям:
– рабочая температура, ℃: от плюс 1 до плюс 40;
– температура хранения и транспортировки, ℃: от минус 35 до плюс 40;
– рабочее значение влажности воздуха, %: 98 при 25 ℃.
1.1.5 Питание установки осуществляется от магистральной сети сжатого
воздуха или компрессорной установки производительностью от 2 до 6 м3
/мин. с
рабочим давлением от 0,35 (3.5) до 1,0 (10) МПа (кгс/см2
).
Питающая сеть сжатого воздуха в обязательном порядке должна быть
оборудована предохранительным клапаном от превышения рабочего
давления – 1 МПа и манометром.
1.1.6 В качестве абразивного материала используется:
– дробь чугунная или стальная по ГОСТ 11964-81;
– шлифовальный материал по ГОСТ 3647-80;
– стальной песок марки СП17 с размером фракций зерна 0,4-1,6 мм.
Наименование характеристики
Значение характеристики
PS-75
Рабочее давление, МПа 1,0
Расчетное давление, МПа 1,0
Пробное
давление
испытания,
МПа
гидравлического 1,4
Рабочая температура, °С От плюс 1 до плюс 40
Расчетная температура стенки, °С Плюс 100
Наименование рабочей среды Воздух
Характеристика
рабочей среды
класс опасности
по ГОСТ
12.1.007-76
4
взрывоопасность Нет
пожароопасность Нет
Прибавка толщины металла для
компенсации коррозии (эрозии),
мм
0,5
Назначенный срок службы
аппарата, лет
5
Группа сосуда по таблице 1
ГОСТ 34347-2017
4
Группа рабочей среды по
ТР ТС 032/2013 2
Объем засыпаемого абразива, л 75
Вместимость ресивера, м3
0,089
Производительность по очистке
поверхности, м2
/ч 4-15
