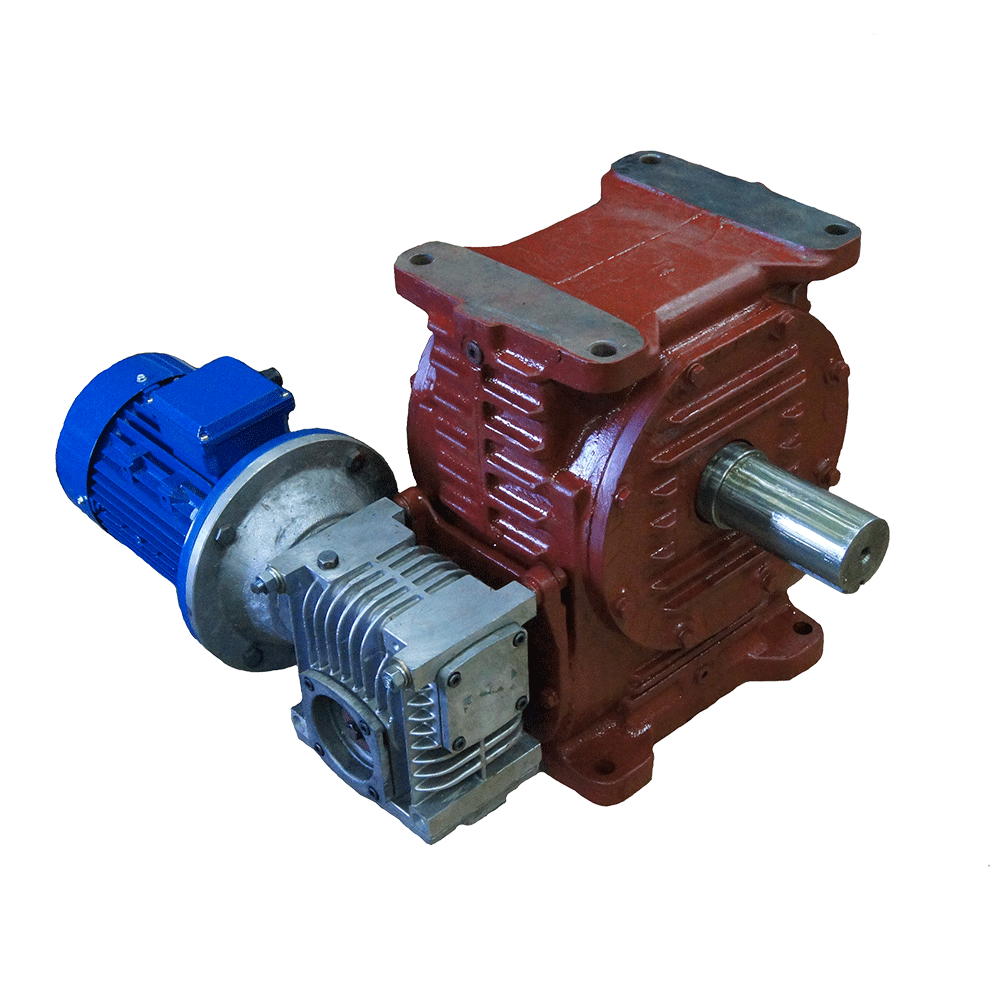

Мотор редуктор червячный МЧ2-40 двухступенчатый
Мотор редуктор червячный МЧ2-40 двухступенчатый купить в Минске РБ
Предлагаем Вашему вниманию Мотор редуктор червячный МЧ2-40 двухступенчатый
Мотор редуктор червячный МЧ2 40, 63, 80, 100, 125, 160 (двухступенчатый)
Наша компания может предложить Вам купить Мотор редуктор червячный МЧ2-40 двухступенчатый производства РОССИИ. Мы являемся первыми поставщиками мотор-редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой. Мотор-Редуктора в наличии на складе в Минске и под заказ до 10 дней. Доставка по всей Республике Беларусь. Ждем Ваших заказов.
На все Мотор редуктор червячный МЧ2-40 двухступенчатый распространяется гарантия 12 месяцев. Запасные части. Сервисный центр
Мотор редуктор червячный МЧ2-40 двухступенчатый
Мотор редуктор червячный МЧ2-40 двухступенчатый широко используются в промышленности. Превосходят модели зубчатого и волнового типа по таким показателям, как крутящий момент, долговечность работы и возможности работы в сложных условиях. Дает возможность получить очень высокие характеристики при небольшой массе и габаритах.
Мотор редуктор червячный МЧ2-40 двухступенчатый Относительная простота конструкции по сравнению с другими моделями обуславливает его высокую надежность, а также отсутствие необходимости в частом обслуживании. Невысокие обороты выходящего вала позволяют использовать в течение длительного времени без ущерба для его механизмов. Выходящий вал может располагаться в любом направлении вне зависимости от положения входящего, что дает возможность использовать в условиях ограниченного пространства.
Применение Мотор редуктор червячный МЧ2-40 двухступенчатый
Мотор редуктор червячный МЧ2-40 двухступенчатый Используется для вертикального перемещения грузов, а также подъема строительных кабин и лифтов. Может устанавливаться на машиностроительную технику общего назначения, которая не требует большой скорости вращения рабочих органов, а также на сельскохозяйственные машины, горные машины и шахтное оборудование при условии установки дополнительной защиты и воздушных фильтров.
Покупая Мотор редуктор червячный МЧ2-40 двухступенчатый для комплектации своей техники, вы получаете уверенность в ее производительности и надежности. Высокий уровень крутящего момента, дает возможность использовать в наиболее тяжелых работах, а его долговечность позволяет существенно снизить расходы на ремонт, обслуживание и замену.
Гарантия 12 мес.
Мотор редуктор червячный МЧ2-40 двухступенчатый
ПАРАМЕТРЫ Мотор редуктор червячный МЧ2-40 двухступенчатый
ПЕРЕДАТОЧНОЕ ЧИСЛО ОБЩЕЕ Мотор редуктор червячный МЧ2-40 двухступенчатый
100
125
160
200
250
400
630
1000
1600
2500
4000
Номинальный крутящий момент на выходном валу, Н.м при ПВ>63%
1440
1970
1670
1710
1750
1985
2090
2210
2315
2055
1350
при ПВ63%
77
74
73
68
65
60
55
50
35
30
22
Термическая мощность, кВт
при ПВ>63%
3,15
3,15
3,15
3,47
2,90
2,90
2,05
1,24
1,09
0,92
0,92
Тип электродвигателя серии АИР
100L4
100L4
100L4
100L4
100S4
90L4
80B4
80A4
80A4
71B4
71A4
Мощность эл./дв, [кВт]
4,0
4,0
4,0
4,0
3,0
2.2
1.5
1,1
1,1
0,75
0,55
Номинальная частота вращения выходного вала, об/мин
14,0
11,2
8,8
7,0
5,6
3,5
2,2
1,4
0,88
0,56
0,35
Мотор редуктор червячный МЧ2-40 двухступенчатый в наличии на складе
Мотор редуктор червячный МЧ2-40 двухступенчатый Межосевое расстояние колеблется от 40 до 160 мм в зависимости от модификации.
Мотор редуктор червячный МЧ2-40 двухступенчатый В зависимости от исполнения может быть оснащен электромотором мощностью от 0,06 до 7,5 КВт, что соответствует номинальному крутящему моменту на выходном вале от 35 до 1900 Нм.
Мотор редуктор червячный МЧ2-40 двухступенчатый Скорость вращения вала на всех модификациях (МЧ 40, 63, 80) может регулироваться в диапазоне от 0,1 до 14 об/мин.
Мотор редуктор червячный МЧ2-40 двухступенчатый Масса от 26 кг при межосевом расстоянии 40 мм и минимальной мощности мотора до 210 кг в модификации с расстоянием между валами 160 мм и наиболее мощным двигателем.
Мотор редуктор червячный МЧ2-40 двухступенчатый Рекомендуется использовать в диапазоне передаточных отношений 100-4000. При соблюдении данной рекомендации существует возможность длительной эксплуатации устройства благодаря отсутствию значительной нагрузки на движущиеся части.
Мотор редуктор червячный МЧ2-40 двухступенчатый Предельная скорость вращения входящего вала – 1500 об/мин, что соответствует характеристикам используемого типа двигателей.
Мотор редуктор червячный МЧ2-40 двухступенчатый МЧ2 40, 60, 83, 100 не имеет предпочтительного направления вращения валов.
Мотор редуктор червячный МЧ2-40 двухступенчатый Может работать в условиях постоянной или переменной нагрузки с возможностью частых остановок или непрерывной работы до 24 часов в сутки в условиях нормального атмосферного давления и отсутствия избыточного запыления.
Технические характеристики Мотор редуктор червячный МЧ2-40 двухступенчатый
Мотор-редуктор
МЧ2-40
МЧ2-63
МЧ2-80
МЧ2-100
МЧ2-125
МЧ2-160
Мкр, Н.м
35
125
240
500
950
1900
n об/мин.
0,1;0,14;0,18;0,22;0,35;0,44;0,56;0,7;0,9;1,1;1,4;
1,75;2,24;2,8;3,5;4,4;5,6;7;9;11;14
Мотор редуктор червячный МЧ2-40 двухступенчатый
Габаритные и присоединительные размеры Мотор редуктор червячный МЧ2-40 двухступенчатый
Мотор-редуктор
Aw
A
B
В1
В2
В3
В4
В5
Н
Н1
Н2
L
L1
L2
d
МЧ2-40
40
105
120
100
140
164
100
320
180
112
37
260
180
150
13
МЧ2-63
63
150
145
125
165
197
120
330
232
145
40
323
220
180
13
МЧ2-80
80
180
165
140
185
212
145
370
267
172
42
358
260
225
15
Мотор-редуктор
Aw
B
В1
В2
В3
В4
Н
Н1
Н2
L
L1
L2
d
МЧ2-100
100
194
175
140
225
380
312
200
18
421
240
200
19
МЧ2-125
125
243
230
190
230
480
396
236
22
485
275
230
19
МЧ2-160
160
282
280
230
280
590
500
300
30
581
350
300
22
Мотор редуктор червячный МЧ2-40 двухступенчатый
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ЦИЛИНДРИЧЕСКИХ ВАЛОВ Мотор редуктор червячный МЧ2-40 двухступенчатый
Мотор-редуктор
d
d 1
l
l 1
b
t
МЧ2-40
18к6
М5
28 (40)
15
6
20,5
МЧ2-63
28к6
М8
60 (42)
20
8
31
МЧ2-80
35к6
М8
80 (58)
20
10
38
РИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ КОНИЧЕСКИХ И ЦИЛИНДРИЧЕСКИХ ВАЛОВ МОТОР-РЕДУКТОРОВ МЧ2-100 — МЧ2-160
Мотор-редуктор
d
d 1
l
l 1
l 2
b
t
b 1
t 1
МЧ2-100
45
М30х2,0
110
82
90
12
23,45
14
49
МЧ2-125
55
М36х3,0
110
82
110
14
28,95
16
59
МЧ2-160
70
М48х3,0
140
105
140
18
36,375
20
75
ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ПОЛЫХ ВАЛОВ Мотор редуктор червячный МЧ2-40 двухступенчатый (2 ВАРИАНТА)
Мотор-редуктор
d
d 1
l
l 1
b
t
D х m х H8
МЧ2-40
23
18
112
72
6
20,8
22 х 1,5 х H8
МЧ2-63
33
28
108
68
8
31,1
32 х 1,5 х H8
МЧ2-80
41
35
116
66
10
38,3
40 х 1,5 х H8
МЧ2-100
46
35
205
90
10
38,3
45 х 2,0 х Н8
МЧ2-125
60
40
230
110
12
43,3
55 х 2,5 х Н8
МЧ2-160
72
60
275
130
18
64,4
70 х 2,5 х Н8
Варианты сборки Мотор редуктор червячный МЧ2-40 двухступенчатый
