Лебедка KCD-750 380 В с канатом 70 м электрическая монтажная

1,720 руб.

Описание

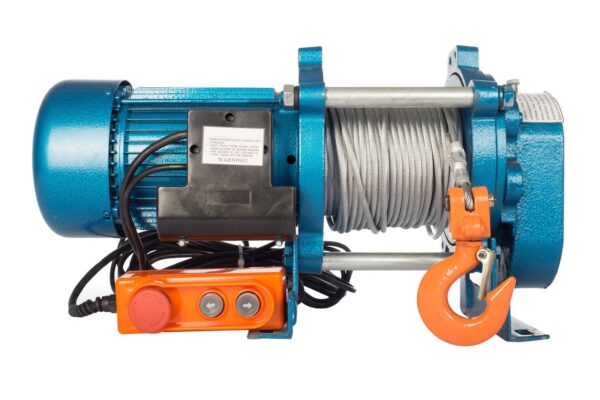

Лебедка KCD-750 E21 (ЛЭК-750) 750 кг, 380 В с канатом 70 м

ОЗНАКОМИТЬСЯ СО ВСЕМИ МОДЕЛЯМИ ЛЕБЕДОК РУЧНЫХ И ЭЛЕКТРИЧЕСКИХ ВЫ МОЖЕТЕ НА НАШЕМ САЙТЕ ЛЕБЕДКИ    https://astorg.deal.by/g6207954-lebedki Подробнее: https://astorg.deal.by/p82733843-lebedka-12a-220v.html



ПАСПОРТ

Лебедка электрическая KCD 300/500/750/1000 220/380В

1. НАЗНАЧЕНИЕ ЛЕБЕДКИ

Лебедка электрическая предназначена для обеспечения подъемно-транспортных действий при строительных, монтажных и других работах, а также для комплектации подъемных устройств.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 KCD 300KCD 300KCD-500KCD-500KCD-500KCD-750KCD-1000KCD-1000
Г/п, кг30030050050050075010001000
Длина каната, м307030701007070100
Расчетная скорость навивки каната на первом слое, м/сек0.20,20,20,20,20,20,20,2
Рабочее напряжение, В220/380220/380380220/380220/380380380380
Двигатель, кВт1,6/0,61,6/0,611,1/11,1/11,533
Диаметр каната, мм5,15,166681010
Габариты, мм510х310х300600х310х300600х310х300800х310х300940х310х3001000х330х3101200х330х3101350х330х310
Масса, кг37404550557595120

Рассчитана для работы в следующих условиях: Температура окружающей среды от -20 до +40 С Окружающая среда – невзрывоопасная

Рабочее положение – крепление на горизонтальной или вертикальной площадке с помощью анкерных болтов под навесом

Исполнение лебедок для регионов с умеренным климатом – У2 [под навесом или в помещениях со свободным доступом воздуха]

Режим работы — легкий Рабочее напряжение 380/220В частота тока 50Гц

Срок службы лебедки при соблюдении условий эксплуатации – не менее 1 года

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Лебедка состоит из двигателя, барабана, редуктора, переключателя движения и рамы. Вал двигателя, обеспечивающего подъем и спуск, соединен с валом редуктора, второй вал которого непосредственно вращает с барабан. Управление подъемом и спуском осуществляется с помощью переключателя.

4. ПОДГОТОВКА К РАБОТЕ

Механизмы до пуска в работу должны подвергаться полному техническому освидетельствованию, включающему осмотр, статические испытания грузом, на 25% превышающим их номинальную грузоподъемность и динамические испытания грузом, на 10% превышающим номинальную грузоподъемность.

4.1 Оцените груз, который должен быть поднят или сдвинут с места, и убедитесь, что он не превышает по грузоподъемности разрешенной величины.

4.2 Наметьте места для сверления отверстий.

4.3 Прикрепите лебедку к структуре, способной держать нагрузку более 5 нагрузок на которую рассчитана лебедка. Убедитесь, что канат идет прямо из лебедки, но не под углом. Это предотвратит стирание и повреждение каната.

4.4 Подключите лебедку к электросети.

4.5 При тестировании лебедки нажмите переключатель на пульте управления сначала в одном направлении, а затем в другом для проверки направления работы лебедки.

4.6. Смазка в редукторе должна быть твердой – это литол, солидол или их аналоги. Смазка набивается специальным устройством на 2/3 от емкости редуктора. Подшипники электродвигателя смазываются раз в год при проведении ТО.

6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

6.1 Гарантийный срок устанавливается 6 месяцев со дня ввода изделия в эксплуатацию, но не более 30 месяцев со дня изготовления и 300 часов работы.

6.2 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.

6.3 В целях определения причин отказа и/или характера повреждений изделия производиться техническая экспертиза сроком 10 рабочих дней. По результатам экспертизы принимается решение о замене/ремонте изделия. При этом изделие принимается на экспертизу только при наличии паспорта с отметкой о дате продажи и штампом организации-продавца.

Срок консервации 3 года.

7. МЕРЫ БЕЗОПАСНОСТИ

· Данная электрическая лебедка создана для операций тяги и подъема. Запрещено использовать данное оборудование для тяги, подъема, транспортировки людей или работать в местах, где под поднимаемым грузом, могут находиться люди.

· Инспектируйте данную лебедку. Работайте и обслуживайте лебедку в соответствии с инструкцией. Не допускайте детей и посторонних лиц, незнакомых с данной инструкцией, к управлению лебедкой. Лебедка может стать причиной ранений.

· Проверьте работу лебедки во всех режимах. Не используйте её при любых повреждениях.

· Не превышайте разрешенную нагрузку.

· Не присоединяйте груз к полностью размотанному канату. Оставляйте как минимум пять полных витков на барабане.

· Не работайте с лебедкой, находясь под действием алкоголя.

· При работе с канатом используйте перчатки.

· Держитесь на расстоянии от троса и лебедки во время работы.

· Не тяните груз при невыполненных закрепляющих действиях.

· Не используйте поврежденный трос.

· Не направляйте трос руками, не стойте на стороне каната лебедки.

· Не оставляйте груз, висящий на тросе, без присмотра.

· После окончания работы или в перерыве груз не должен оставаться в поднятом состоянии.

· Запрещается выравнивание груза на весу.

· Запрещается проводить ремонт механизма при поднятом грузе.

· Оператор может начать двигать груз только после того как убедится, что в зоне опасности отсутствуют люди и груз не перевернется.

· Если лебедка не может сдвинуть груз с места, отключите лебедку нажатием кнопки на пульте. Выявите причины, по которым он не двигается.

Для обеспечения безопасности работы лебедки в ее линии электропередачи должен быть установлен дополнительный автоматический выключатель, соответствующий мощности двигателя.
